درب فریم لس

انواع درب فریم لس

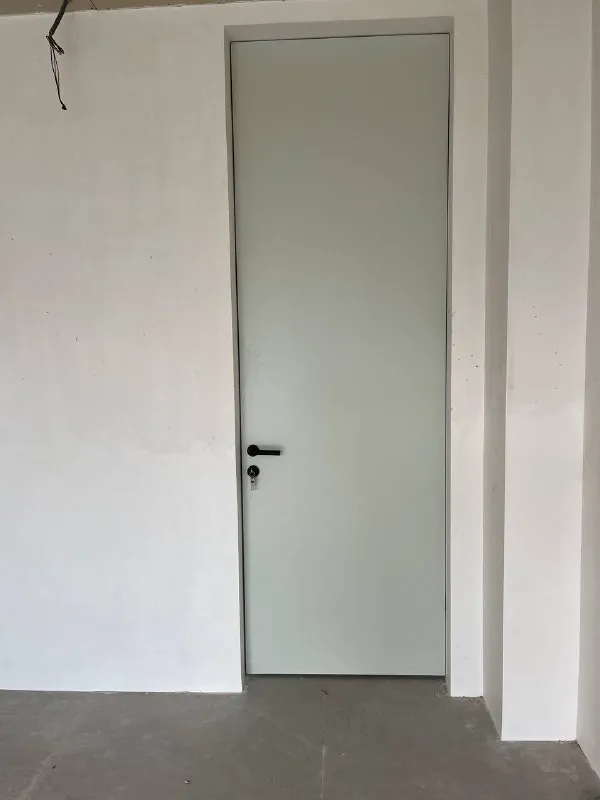

1) درب فریم لس اتاقی : درب فریم لس اتاقی با استفاده از چوب روسی، mdf خام 8mm وارداتی، رنگ پلی اورتان ترک، چهارچوب آلومینیومی مخفی و لولا مخفی ایتالیایی یا ژاپنی طراحی و تولید می‌شود. ابعاد استاندارد درب برای اتاق خواب ارتفاع 220 در عرض 90 سانتیمتر است اما قابلیت سفارشی سازی تا ارتفاع 360cm و عرض 120cm وجود دارد.

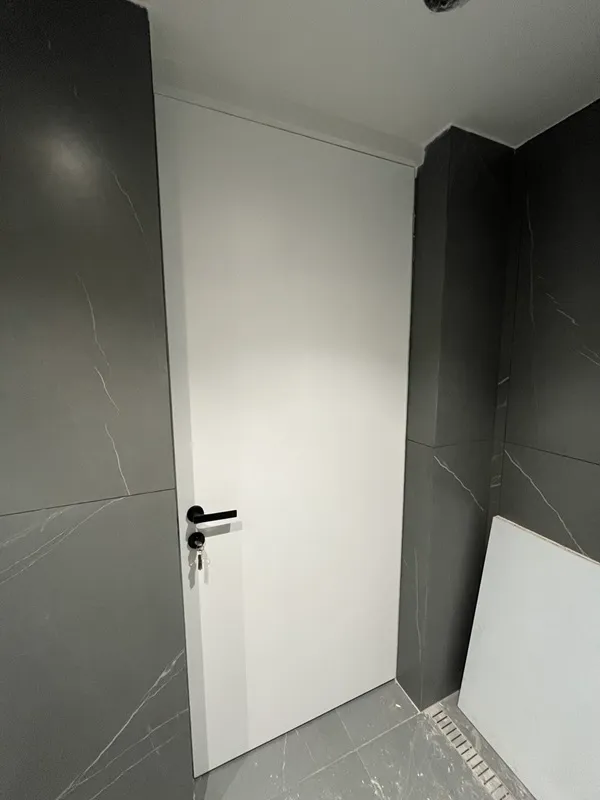

2) درب فریم لس سرویس بهداشتی : درب فریم لس سرویس بهداشتی، با چوب روسی، ورق پلای وود یا تخته چند لایی (مقاوم در برابر رطوبت) با پوشش پلی اورتان و چهارچوب آلومینیومی و لولا مخفی ایتالیایی اجرا می‌شود. ابعاد استاندارد درب سرویسی ارتفاع 220 در عرض 80 سانتیمتر است که تا ارتفاع 300cm و عرض 120cm قابلیت سفارشی سازی دارند.

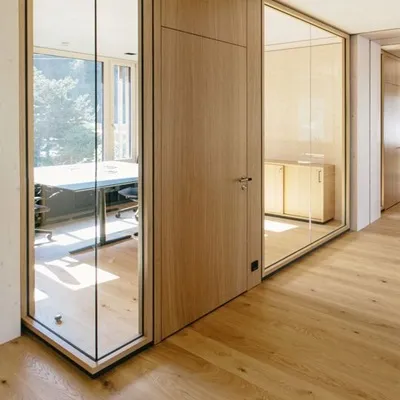

3) درب فریم لس چوبی : درب‌های فریم لس چوبی به صورت ترکیبی از چوب راش و روسی همراه با روکش چوب طبیعی بلوط، راش، گردو و … با رنگ پلی اورتان خود رنگ (به نحوی که بافت چوب قابل مشاهده باشد) همراه با چهارچوب آلومینیومی و لولا مخفی اجرا می‌شوند. این درها تا ارتفاع 360cm و عرض 120cm قابل تولید هستند. همچنین این امکان وجود دارد که از دیوارکوب‌ها روکش چوب مشابه متریال درب‌ها برای دیزاین دیوارها و مخفی کردن در استفاده کنید.

4) درب فریم لس شیشه ای : درب فریم لس شیشه ای یکی از پر طرفدارترین محصولات ITALDOOR است که شامل : چهارچوب آلومینیومی مخفی، پروفیل دور لنگه درب مینیمال و دو جداره شیشه 5mm سکوریت سوپر کلیر ساتینا یا لاکوبل (Back Paint) و لولا مخفی اجرا می‌شود. در‌ب‌های شیشه ای فریم لس تا ارتفاع 300cm و عرض 120cm قابل تولید هستند.

مراحل ساخت درب فریم لس

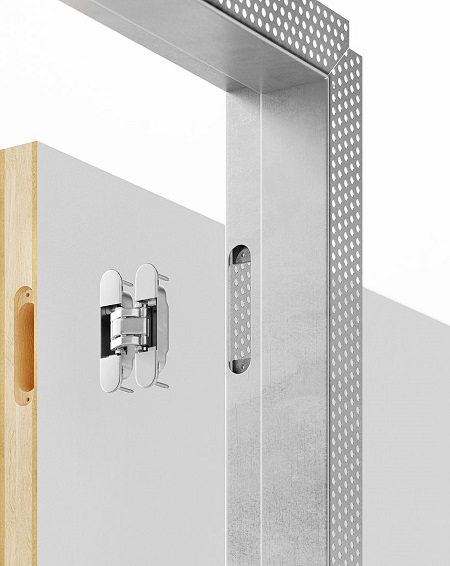

1) ساخت چهارچوب آلومینیومی مخفی : پروفیل‌های آلومینیومی با استفاده از قالب‌هایی با مقاطع اختصاصی به صورت شاخه‌ای تولید و اکسترود می‌شوند. با استفاده از ماشین آلات برش و CNC، این پروفیل‌ها در سایزهای مورد نیاز برش خورده و جای قفل و لولا بر اساس نقشه و با دقت بالا روی روی آن CNC می‌شود. پس از رنگ آمیزی فرآیند مونتاژ چهارچوب و کلاف کردن آن انجام شده و برای نصب آماده سازی می‌گردد.

• پروسه ساخت و نصب چهارچوب آلومینیومی پس از نصب Sub Frame آغاز می‌شود و معمولاً بین 15 تا 25 روز کاری زمان احتیاج دارد.

2) ساخت درب چوبی (Frameless) : کلاف و استراکچر اصلی درب با استفاده از چوب روسی ساخته می‌شود همچنین جهت استحکام بیشتر قسمت‌های میانی با قید‌های چوبی به صورت شبکه‌ای به یک دیگر متصل می‌شوند. در مرحله بعد با استفاده از MDF خام به ضخامت 8mm یا ورق پلای وود (برای محیط مرطوب) رویه درب پرس می‌گردد. سپس با دستگاه دورکن درب سایز شده و قاب لبه روی آن اجرا می‌شود و در پایان پس از زیرسازی و اجرای پرایمر، رنگ پلی اورتان روی سطوح چوبی طی چند مرحله به صورت پاششی اجرا می‌گردد.

• پروسه ساخت و نصب درب چوبی فریم لس پس از نصب چهارچوب مخفی آغاز می‌شود و معمولاً بین 30 تا 45 روز کاری زمان احتیاج دارد.

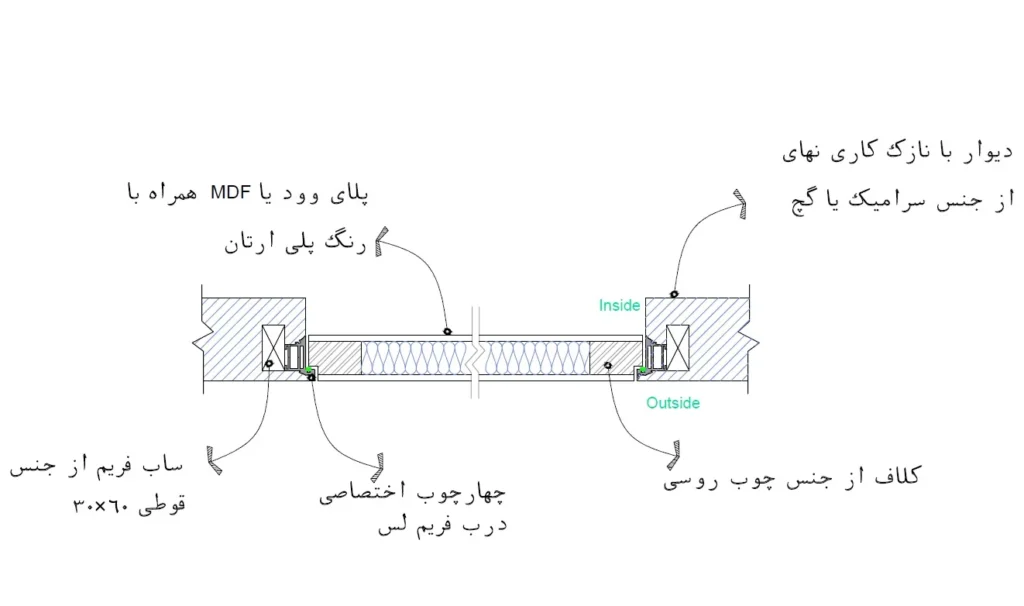

1) نصب Sub Frame : پروفیل آهنی 60*30 میلیمتر که باید به صورت تراز در فاصله 1.5cm تا 2cm از لبه بیرونی دیوار با احتساب ضخامت کناف یا گچ نهایی نصب می‌گردد. درصورت استفاده از وال پست به ضخامت گوشت بیش از 2mm در دهانه در می‌توان بدون اجرای Sub Frame، چهارچوب آلومینیومی را نصب کرد.

پروفیل آهنی 60*30 غالباً در قسمت چپ و راست چهارچوب اجرا می‌شود و لزومی به اجرای Sub Frame در قسمت کف و سقف نیست. نصب Sub Frame حتماً باید به کمک تراز لیزری انجام شود همچنین بهتر است ضد زنگ روی سطوح آهنی اجرا گردد تا دچار زنگ زدگی نشود.

ضخامت چهارچوب آلومینیومی درب فریم لس حدود 5cm است بنابر این بعد از نصب Sub Frame، هر مقدار بازشویی که نیاز دارید 10cm بیشتر فضا در نظر بگیرید. به عنوان مثال برای اینکه بازشوی مفید درب 90cm باشد، عرض داخل به داخل Sub Frame (قوطی 60*30 میلیمتر) بعد از نصب می‌بایست 100cm باشد.

2) نصب چهارچوب آلومینیومی : پس از نصب پروفیل آهنی 60*30 میلیمتر با استفاده از براکت‌های مخصوص، چهارچوب آلومینیومی روی Sub Frame، تراز و نصب می‌شود. بعد از نصب چهارچوب آلومینیومی، با استفاده از کناف، گچ یا سرامیک باید روی چهارچوب و Sub Frame پوشش داده شود. جهت جلوگیری از ترک خوردن دیوار، حتماً از گچ الیاف دار یا نوار تیپ کناف برای زیرسازی و پوشاندن درز بین چهارچوب و دیوار استفاده کنید. درصورتیکه تمایل داشته باشید در تا زیر سقف اجرا شود، چهارچوب به صورت 2 طرفه (سمت چپ و راست چهارچوب) نصب می‌شود.

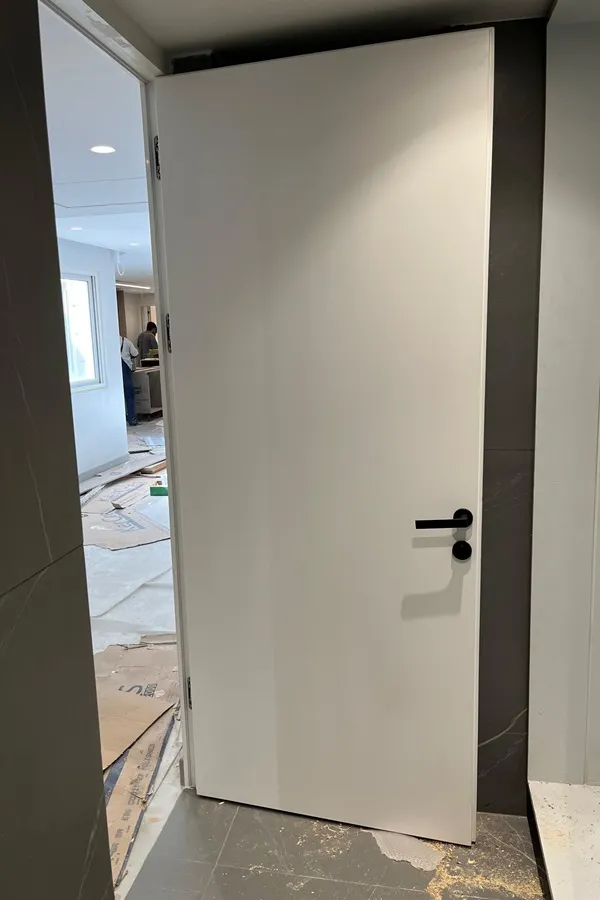

3) نصب درب روی چهارچوب

پس از نصب چهارچوب و ساخت درب و در آوردن جای لولا، درب با استفاده از لولا مخفی روی چهارچوب نصب و رگلاژ می‌شود. برای هر درب تا ارتفاع 250 تعداد 3 عدد لولا، از ارتفاع 250 تا 300 تعداد 4 عدد، از ارتفاع 300 تا 350 تعداد 6 عدد لولا مخفی 60 کیلویی نیاز داریم. در خصوص خرید دستگیره تقریباً محدودیتی وجود ندارد اما برای درهای چهارچوب مخفی (Frameless)، حتماً باید از قفل‌های مگنتی استفاده کنید. در صورت استفاده از قفل معمولی زبانه درب، در هنگام بسته شدن به دیوار برخورد کرده و باعث آسیب رسیدن به دیوار می‌گردد.

بهترین زمان برای اجرای درب فریم لس

قبل از اتمام نازک کاری : ایده آل ترین زمان برای نصب Sub Frame و چهارچوب آلومینیومی مخفی، قبل از مرحله نازک کاری (گچ، کناف یا سرامیک) است.
بعد از اتمام نازک کاری یا بازسازی : در این مرحله دیوار تخریب و چهارچوب قدیمی برداشته می‌شود و سپس پروفیل آهنی 60*30 و چهارچوب نصب گردد.
در هر دو حالت پس از نصب Sub Frame و Frame، می‌بایست با استفاده از نوار تیپ کناف، گچ الیاف دار و سرامیک، چهارچوب و Sub Frame کاملاً پوشش داده شود.

برای چه فضایی چه متریالی انتخاب کنیم؟

اتاق خواب و کلوزت : بهترین متریال برای درهای داخلی و فضاهای غیر مرطوب، MDF خام با رنگ پلی اورتان و MDF روکشی (بدون نیاز به رنگ) می‌باشد.

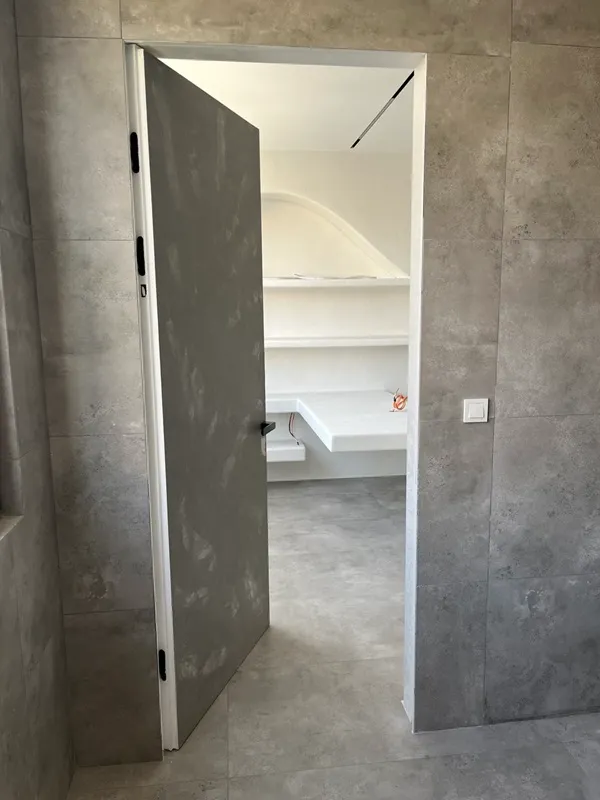

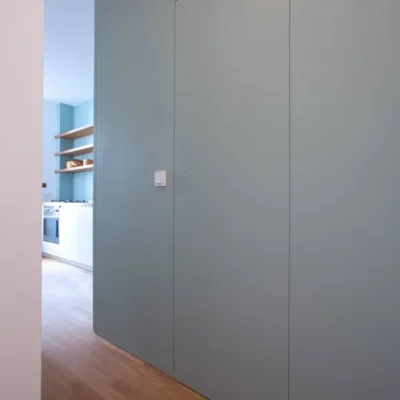

سرویس بهداشتی و حمام : بهترین متریال برای در سرویس و حمام (محیط مرطوب)، پلای وود (تخته چندلایی) با رنگ پلی اورتان، PVC و شیشه است.
محیط اداری و پر رفت و آمد : به دلیل دوام و طول عمر بالایی که متریال آلومینیوم و شیشه یا MDF دارند، بهترین انتخاب برای محیط اداری و پر تردد است.

نحوه اندازه گیری سایز درب Frameless

جهت اندازه گیری سایز درب پس از نصب پروفیل آهنی 60*30 میلیمتر (سمت چپ و راست چهارچوب) می‌بایست این مراحل را انجام دهید :
اندازه گیری عرض : برای این کار عرض داخل به داخل Sub Frame از سه ناحیه مختلف پاین، وسط و بالا اندازه گیری می‌کنیم.
اندازه گیری ارتفاع : برای این کار ارتفاع کف تمام شده تا سقف را در دو ناحیه مختلف سمت چپ و راست در را اندازه گیری می‌کنیم.

کوچک‌ ترین عرض و ارتفاع اندازه گیری شده برابر با ابعاد نهایی چهارچوب خواهد بود (البته 1cm از طرفین بابت بادخور کسر می‌گردد) برای محاسبه سایز در، از ارتفاع و عرض داخل چهارچوب حدود 4mm بادخور کسر می‌گردد.

در چه مواردی از چهارچوب 3 طرفه استفاده می‌کنیم؟

معمول ترین حالت ممکن برای اجرای درهای فریم لس استفاده از چهارچوب آلومینیومی مخفی 3 طرفه (چپ، راست و بالای درب) است. این حالت وقتی استفاده می‌شود که ارتفاع درب کمتر از ارتفاع سقف باشد (مثال : ارتفاع سقف 3 متر و ارتفاع درب 2.5 متر باشد)

در چه مواردی از چهارچوب 2 طرفه استفاده می‌کنیم؟

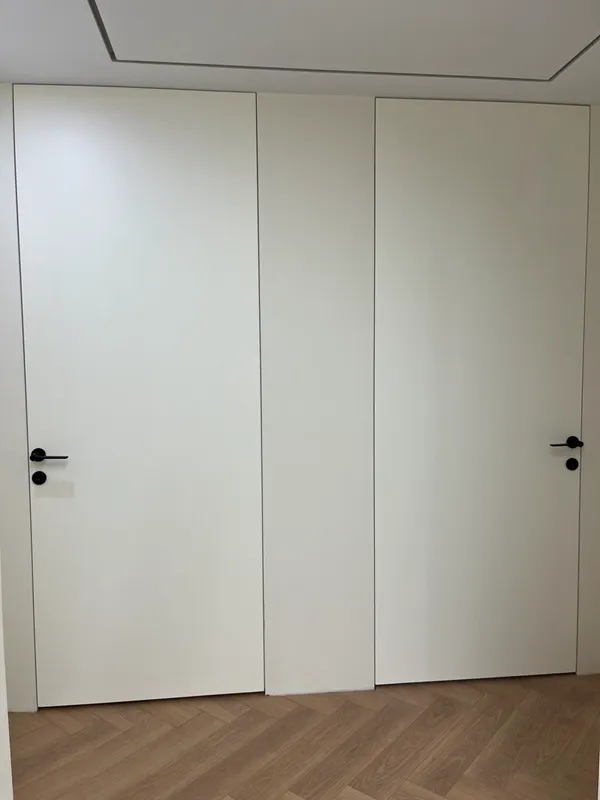

زمانیکه بخواهیم درب دقیقاً تا زیر سقف اجرا شود از چهارچوب‌های آلومینیومی مخفی 2 طرفه (سمت چپ و راست درب) استفاده می‌کنیم. در اجرای چهارچوب 2 طرفه حتما می‌بایست کف و سقف تراز باشد در غیر این صورت ممکن است در هنگام بازو بسته شدن به کف یا سقف گیر کند.

در چه مواردی از چهارچوب 4 طرفه استفاده می‌کنیم؟

برای حمام و سرویس بهداشتی جهت جلوگیری از خروج آب و بوی نامطبوع چهارچوب به شکل کلاف کامل و به صورت دفنی داخل زمین نصب می‌شود.
نصب چهارچوب درب فریم لس به صورت 4 طرفه (کلاف کامل) تنها زمانی قابل انجام است که کف سازی و سرامیک کف انجام نشده باشد.

5 راهکار مهم برای کاهش قیمت درب فریم لس

انتخاب ابعاد استاندارد و کاهش ضایعات و پرتی : بهینه ترین حالت برای ابعاد در، عرض تا 90cm و ارتفاع تا 240cm می‌باشد.
استفاده از رنگ ساختمانی بجای رنگ پلی اورتان خارجی : حدود 10 تا 15 درصد باعث کاهش بهای تمام شده می‌شود.
استفاده از MDF ملامینه (روکشی) بجای MDF خام با رنگ پلی اورتان : حدود 5 تا 10 درصد باعث کاهش هزینه‌های اجرایی می‌شود.
استفاده از لولا مخفی و قفل و دستگیره چینی بجای یراق آلات ایتالیایی : حدود 5 تا 10 درصد به کاهش هزینه‌ها کمک خواهد کرد.
استفاده از چهارچوب چوبی بجای چهارچوب آلومینیومی : منجر به کاهش 5 درصدی قیمت تمام شده می‌گردد.

بهینه ترین سایزهای درب فریم لس چیست؟

ورق ام دی اف (220*280) : مناسب برای درهایی که ارتفاع زیر 220cm دارند و عرض استاندارد تا 90cm
ورق ام دی اف (220*280) : مناسب برای درهایی که ارتفاع آنها بین 220cm تا 280cm باشد و عرض آن حداکثر تا 110cm
ورق ام دی اف (180*360) : مناسب برای درهایی که ارتفاع آنها بین 280cm تا 360cm باشد و عرض آن حداکثر تا 90cm
ورق پلای وود (120*240) : مناسب برای درهایی که ارتفاع آنها تا 240cm و عرض آن حداکثر تا 120cm
ورق پلای وود (152*305) : مناسب برای درهایی که ارتفاع آنها از 240cm تا 300cm و عرض آن حداکثر تا 75cm یا 150

3) کیفیت ساخت و متریال درب چوبی : در ساخت درب فریم لس متریالی همچون چوب روسی، MDF خام و رنگ پلی اورتان استفاده می‌شود. چوب روسی گرید‌های کیفی مختلفی دارد (هم از نظر یکنواختی بافت چوب و هم درصد خشک بودن) همچنین ضخامت چوبی که در ساخت کلاف داخلی در استفاده می‌شود اهمیت زیادی دارد. MDF خام مصرفی برای رویه در حتما باید وارداتی با مغز متراکم و روشن باشد. پرایمر و رنگ زیرکار و پوشش پلی اورتان نهایی روی در حتماً باید برندهایی مانند GENC ترکیه، VALRESA اسپانیا یا ICA ایتالیا باشد تا در طولانی مدت دچار تغییر رنگ، گچی یا پوست پرتقالی شدن، ترک خوردن و … نشود.

4) کیفیت قفل و دستگیره و لولا مخفی : در حال حاضر بهترین نوع لولای درب فریم لس برند OTLAV ایتالیاست که پرفروش ترین مدل این لولا هر جفتش 60kg وزن را تحمل می‌کند در اولویت بعدی لولا مخفی Ceam ایتالیا و NHN ژاپن قرار می‌گیرند که کیفیت قابل قبولی دارند. در خصوص قفل مگنتی هم دو برند STV و AGB ایتالیا بهترین گزینه‌های موجود در بازار هستند. در مورد انتخاب دستگیره محدودیتی وجود ندارد و می‌توانید به سلیقه خودتان هر دستگیره ای که می‌پسندید خریداری نمایید.

آیا می‌توان از درب فریم لس برای فضای ورودی استفاده کرد؟

به طور کلی درهای Frameless بیشتر در فضای داخلی کاربرد دارند اما با انتخاب متریال مناسب می‌توان از دیتیل این درب‌ها هم برای ورودی ساختمان و هم ورودی واحد مثل درب ضد سرقت استفاده کرد. برای مثال بابت درب ورودی اصلی ساختمان شما می‌توانید از یک درب فریم لس لولا Pivot با استراکچر آهنی و رویه اسلب سنگ یا سرامیک استفاده کنید.

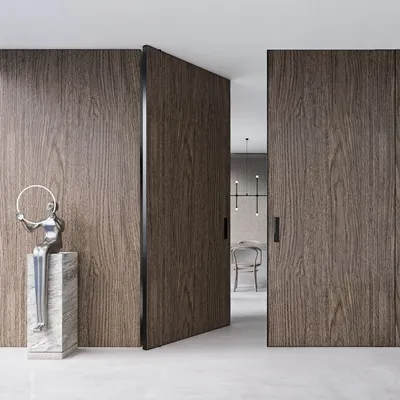

لولا Pivot به جهت قدرت تحمل وزن بالا و سهولت در باز و بسته کردن درب‌های سنگین و استراکچر فلزی و اسلب فارغ از بحث زیبایی و تطابق کامل با نمای ساختمان به جهت افزایش امنیت ساختمان مناسب هستند. همچنین در خصوص درب ورودی واحد می‌توانید به صورت ترکیبی از متریال چوب و فلز استفاده کنید تا یک درب فریم لس مستحکم و ایمن داشته باشید.

درب فریم لس با روکش SPL

روکش SPL مخفف (Synchronize Pressure Laminate) ورق‌های ضد آب سلولزی هستند که تحت فشار و حرارت زیاد با تنوع طرح مختلف (طرح سنگ و چوب) تولید‌ می‌شوند. این ورق‌ها مقاومت بالایی در برابر خط و خش، حرارت و رطوبت دارند و در ساخت صفحه کابینت و بین کابینتی و همچنین تولید انواع درب داخلی کاربرد دارند. از نظر ظاهری شبیه به ماربل شیت هستند اما از لحاظ کیفیت و قیمت در LEVEL بالاتری قرار دارند. درب فریم لس با روکش SPL با استفاده از یک کلاف آلومینیومی در قسمت دور درب و دو لایه SPL به ضخامت 3mm ساخته می‌شود که با توجه به ضد آب بودن برای سرویس بهداشتی کاملاً مناسب خواهد بود.

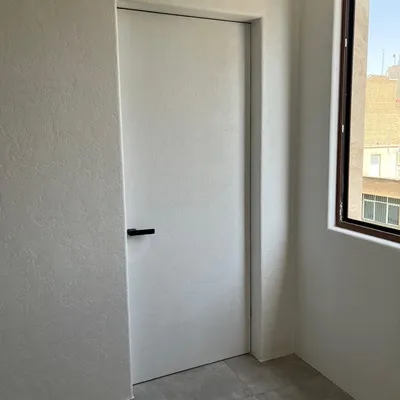

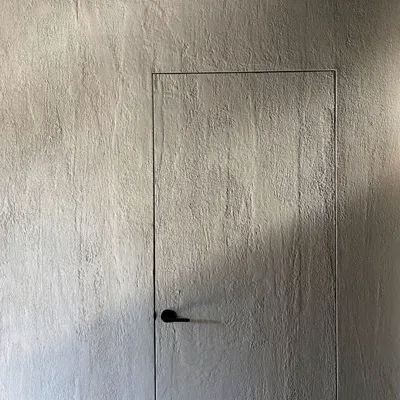

درب فریم لس با پوشش میکروسمنت

میکروسمنت پوششی سیمانی و طرح بتن است که از رزین‌های پایه آب و سایر مواد افزودنی ساخته می‌شود. این پوشش مقاومت نسبتاً خوبی در برابر سایش و خط و خش دارد و در رنگ بندی‌های مختلف قابل اجراست. میکروسمنت چسبندگی بالایی دارد و روی سطوح چوبی مانند انواع درب داخلی نیز قابل استفاده است. حتی این پوشش در محیط مرطوب مانند حمام و سرویس بهداشتی کاربرد دارد. ضخامت میکروسمنت حدود 2mm است، بنابر این در صورت اجرای این پوشش روی درب Frameless، حتماً باید بادخور بیشتری برای آن در نظر گرفته شود.

درب فریم لس با روکش چرم

یکی از پوشش‌های محبوب برای درب‌های داخلی خصوصاً در فضاهای اداری و مسکونی مدرن چرم است. این متریال به فضا گرما می‌بخشد و همچنین تا حدی عایق صداست به همین دلیل در ساخت درب فریم لس بجای استفاده از رنگ می‌توان از چرم مصنوعی استفاده نمود. با توجه به تنوع زیادی که از نظر طرح و رنگ در متریال چرم وجود دارد انتخاب چرم برای قسمت رویه درب این امکان را به شما می‌دهد که به راحتی رنگ درها را با سایر المان‌های موجود در فضا سِت کنید. حتی در صورت نیاز می‌توانید بعد از چند سال استفاده روکش چرمی در را تعویض کنید تا از نظر ظاهری نو بنظر برسد.

درب فریم لس ام دی اف (MDF)

با توجه به بالا بودن نسبی بهای تمام شده درهای فریم لس یکی از راه‌های کاهش هزینه، انتخاب MDF ملامینه که نیاز به رنگ آمیزی ندارد بجای MDF با رنگ پلی اورتان است. ضمن اینکه فارغ از بحث هزینه، دوام و مقاومت MDF روکشی نسبت به ام دی اف خام با پوشش پلی اورتان بیشتر است. به دلیل استفاده از کلاف آلومینیومی در قسمت دور در، آسیب پذیری آن در اثر باز و بسته شدن مکرر و ضربه کاهش می‌یابد. بنابر این برای شرکت‌ها و محیط‌های اداری و شلوغ با طراحی مینیمال و مدرن، در فریم لس ام دی اف بهترین گزینه خواهد بود.

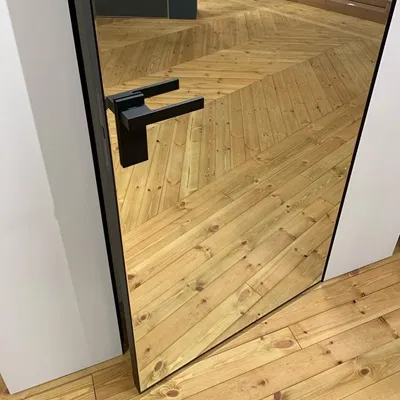

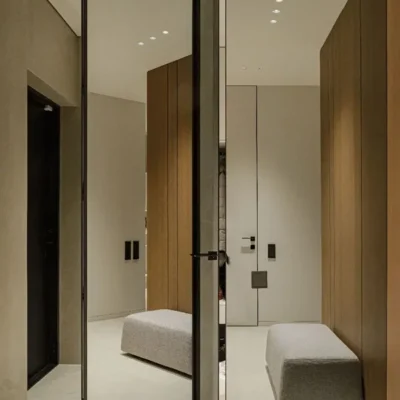

درب فریم لس آینه ای

استفاده از آینه به عنوان رویه در، یکی از ایده‌های جذاب و کاربردی خصوصاً برای فضای کلوزت روم و حتی اتاق خواب است. در صورت انتخاب درب آینه ای می‌توانید با استفاده از دیوارپوش آینه ای یک درب مخفی با طراحی مینیمال داشته باشید. با توجه به حذف چهارچوب و روکوب در طراحی درب‌ frameless و هم سطح بودن این درب‌ها با دیوار، استفاده از این نوع درب به یکپارچگی هرچه بیشتر محیط کمک خواهد کرد. بنابر این در شیشه ای Frameless، بهترین انتخاب برای علاقه مندان به سبک مدرن و مینیمال خواهد بود.

درب کشویی فریم لس

درهای ریلی هم به صورت توکار و هم روکار قابل اجرا هستند. چهارچوب‌های قدیمی فلزی یا چوبی در هنگام اجرای درب کشویی باید تخریب و برداشته شود. از درهای ریلی هم برای راهرو، اتاق خواب و کلوزت و هم در محیط‌های مرطوب مثل حمام و سرویس بهداشتی البته با متریال شیشه و آلومینیوم، استفاده می‌شود. مهم ترین نکته در خرید درهای ریلی انتخاب ریل مناسب و باکیفیت با توجه به وزن و نوع بازشوی در است و در نظر داشته باشید که برای محیط پر تردد بهتر است از درهای غیر ریلی استفاده نمایید.

چرا درب frameless با چهارچوب آلومینیومی بهتر است؟

اصولاً چهارچوب درب های فریم لس با استفاده از پروفیل آلومینیومی یا چوبی اجرا می‌شود، چوب انعطاف پذیری بیشتری دارد و کم هزینه تر است اما آلومینیوم استحکام و ایستایی بیشتری دارد و از ترک خوردن دیوار اطراف درب جلوگیری می‌نماید.

عوامل موثر بر هزینه تمام شده درب فریم لس

1) نوع و کیفیت چوب و MDF و پروفیل آلومینیوم چهارچوب : چوب روسی، ام دی اف خام، پلای وود، آلومینیوم عمده ترین مواد اولیه ای هستند که در ساخت درب های فریم لس استفاده می‌شوند. مقدار و کیفیت چوب و ام دی افی که در ساخت درب بکار می‌رود و همچنین نوع و کیفیت فریم آلومینیومی مصرفی برای چهارچوب درب تاثیر مستقیمی بر قیمت درب فریم لس می‌گذارد.

2) کیفیت قفل و دستگیره و لولای مصرفی : استفاده از قفل و دستگیره و لولای مخفی ایتالیایی بجای محصولات چینی و ایرانی باعث افزایش بهای تمام شده درب های فریملس می‌شود. اما با توجه به کیفیت بسیار بالایی که این تجهیزات دارند، اکیداً توصیه می‌کنیم که برای خرید یراق آلات حتماً از برندهای اروپایی و مطرح استفاده نمایید.

3) نوع رنگ و پوشش : روکش pvc ، رنگ پلی استر، رنگ پلی اورتان، رنگ ساختمانی، میکروسمنت و … عمده ترین پوشش‌هایی هستند که به خواست مشتری در اجرای درب های فریم لس مورد استفاده قرار می‌گیرند. بهترین پوشش از نظر دوام، چسبندگی و تنوع رنگ پلی اورتان خارجی است و مقرون بصرفه ترین پوشش رنگ‌های ساختمانی است که برای دیوارهای داخلی استفاده می‌شوند.

• رنگ پلی استر یا پلی اورتان (اولویت اول)
• پوشش میکروسمنت یا PVC (اولویت دوم)
• رنگ ساختمانی (اولویت اخر)

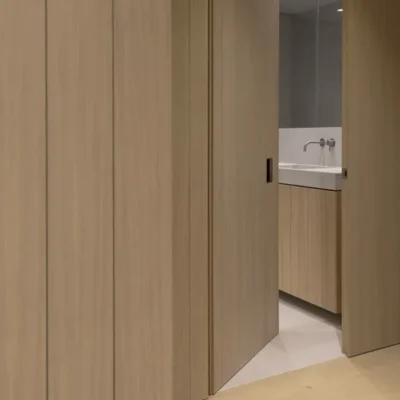

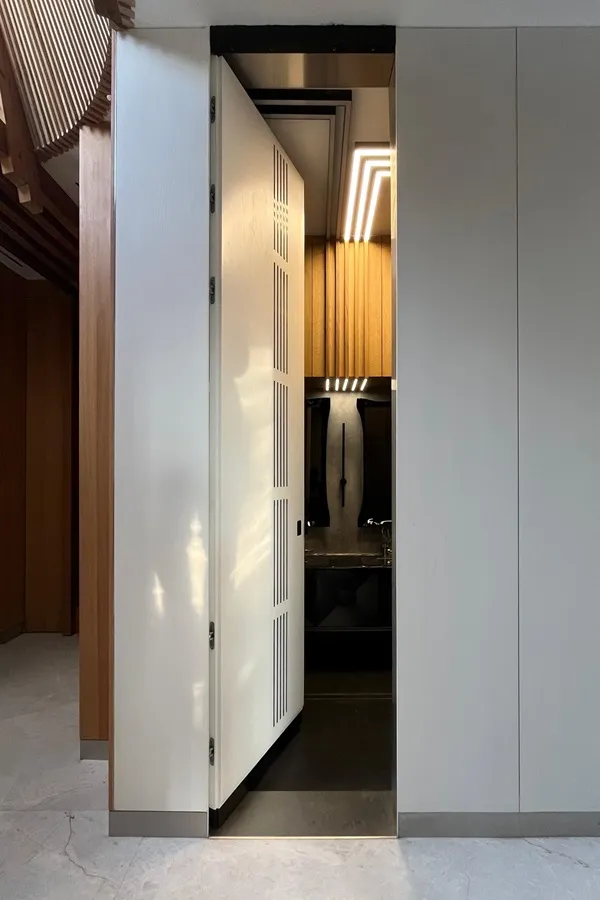

استفاده از درب فریم لس برای سرویس بهداشتی و حمام

یکی از ایراداتی که از سوی معماران به درب‌های فریم لس وارد می‌شود، این است که در صورت پیاده سازی سیستم Frameless برای درب‌های سرویس بهداشتی امکان اجرای سنگ آستانه وجود نخواهد داشت. بنابراین عدم اجرای سنگ آستانه ممکن است باعث خروج آب یا رطوبت و بوی نامطبوع از حمام و سرویس بهداشتی به فضای بیرونی شود. البته برای حل این مشکل راهکار وجود دارد.

1) استفاده از سنگ آستانه : در نظر داشته باشید که اصولاً در اجرای درهای فریم لس استفاده از سنگ آستانه جایز نیست چرا که با طراحی مینیمال این درب‌ها، همخوانی ندارد ضمن اینکه از نظر فنی، دیتیل فریم آلومینیومی در فریم لس، به ما امکان استفاده از سنگ آستانه را نمی‌دهد اما با استفاده از سفارشی سازی و ترفندهای مهندسی این امکان در حال حاضر فراهم است که در کنار سیستم درهای frameless شما بتوانید از سنگ آستانه برای قسمت زیر درب حمام و سرویس بهداشتی استفاده نمایید.

2) استفاده از درزگیر گیوتینی : درصورتیکه از سنگ آستانه برای درب‌های حمام و سرویس بهداشتی استفاده نکنید به منظور جلوگیری از خروج آب و بوی نامطبوع از زیر درب می‌توانید از درزگیرهای اتوماتیک گیوتینی که در زیر درب نصب می‌شود، استفاده نمایید. نحوه کار این درزگیرها به این صورت است که در هنگام بسته شدن درب ضامن درزگیر، آزاد می‌شود و به صورت گیوتینی فضای خالی پایین درب را پر می‌کند و مجدداً با باز شدن درب سرویس درزگیر به سمت بالا و درون درب می‌رود.
